如果进行数控加工中心对刀操作方法

作者:admin2022-01-08 09:51:38

数控加工中心可实现圆盘、板、壳、凸轮、模具等各种复杂零件的一次装夹,完成钻、铣、镗、扩、铰、刚攻等各种工艺的加工,是高精度加工的理想设备。然而,在加工之前需要做一系列的准备工作,对刀就是其中之一。


在对刀前,必须归零(回到机床原点),以清除前一次操作的坐标数据。请注意,x、y和z轴都需要归零。

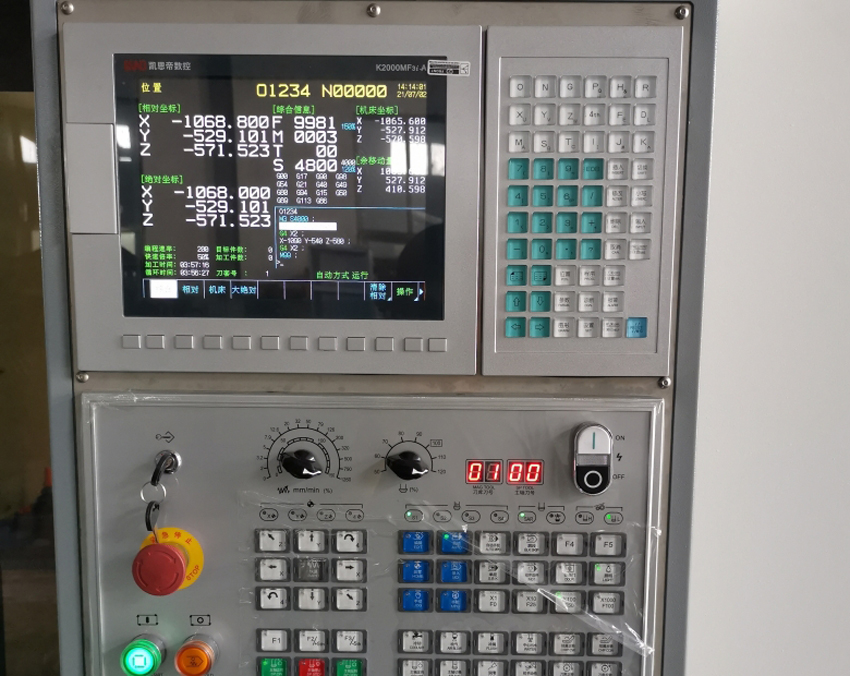

X向对刀:用刀具轻轻接触工件的右侧,清除机床的相对坐标。沿Z方向提起刀具,然后将刀具移动到工件的左侧,并沿Z方向将刀具向下移动到与之前相同的高度。轻轻接触工件,提起刀具,记下机床相对坐标的X值,将刀具移动到相对坐标X的一半,记下机床坐标的X值,按(INPUT)进入坐标系。


Y向对刀:用刀具轻轻接触工件的正面,清除机床的相对坐标。沿Z方向提起刀具,然后将刀具移动到工件的背面,沿Z方向下降到与工件相同的高度,移动刀具使其与工件轻轻接触,提起刀具,记下机床相对坐标的Y值,将刀具移动到相对坐标Y的一半,记下机床坐标的Y值,然后按(INPUT)键进入坐标系。


Z向对刀:将刀具移至工件面向Z向零点的表面,缓慢移动刀具,使其与工件上表面轻轻接触,记录此时机床坐标系中的Z向值,按(INPUT)进入坐标系。
