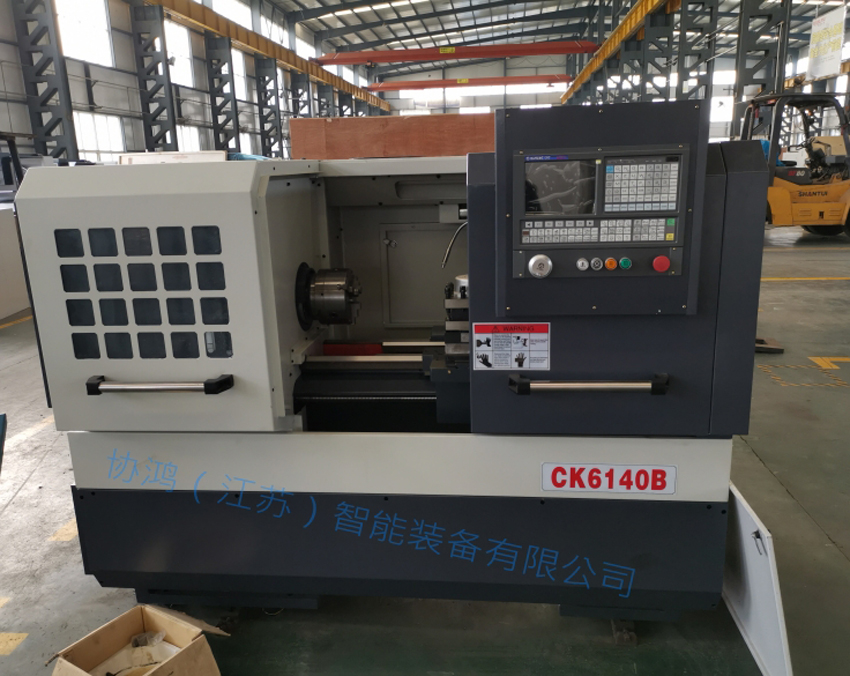

CAK6140系列数控卧式车床具有精度高、功率大、刚性高、等特点,其主要部件和结构均经过优化设计,是加工轴、盘、套、特形面及螺杆类工件的首选设备。
GSK980TDC或FANUC 0i-mate数控系统和全数字交流伺服系统,X、Z轴均采用半闭环控制,滚珠丝杠副采用C3级精密滚珠丝杠,电气元器件均采用进口或国产知名品牌,符合CE或国内3C认证。
机床配置国内知名品牌立式四工位数控刀架,可选配六工位或八工位卧式电动刀架,刀架具有定位精度高,强度高,抗震性能好等特点。
机床出厂前严格按照检验程序对机床进行检验,每台机床均采用激光干涉仪检测X,Z轴定位精度和重复定位精度,保证机床的精度稳定和可靠。
CAK6140系列数控卧式车床具有精度高、功率大、刚性高、等特点,其主要部件和结构均经过优化设计,是加工轴、盘、套、特形面及螺杆类工件的首选设备。
GSK980TDC或FANUC 0i-mate数控系统和全数字交流伺服系统,X、Z轴均采用半闭环控制,滚珠丝杠副采用C3级精密滚珠丝杠,电气元器件均采用进口或国产知名品牌,符合CE或国内3C认证。
机床配置国内知名品牌立式四工位数控刀架,可选配六工位或八工位卧式电动刀架,刀架具有定位精度高,强度高,抗震性能好等特点。
机床出厂前严格按照检验程序对机床进行检验,每台机床均采用激光干涉仪检测X,Z轴定位精度和重复定位精度,保证机床的精度稳定和可靠。
技术参数 | Specifications | CAK6140数控车床 |
床身上最大工件直径 | Max.Swing over bed | 400mm |
床身上最大工件长度 | Max.Work piece length | 750/1000/1500/2000/3000mm |
主轴孔锥度 | Spindle taper | Morse6(Φ901:20) |
主轴通孔直径 | Thru-hole of spindle | 52mm(80mm) |
尾座顶尖行程 | Tail stock center travel | 150mm |
尾座套筒锥度 | Tail stock sleeve taper | MT5 |
重复定位精度 | Repeatability error | 0.01mm |
卡盘规定 | Chuck size | C6(D8) |
快移速度 | X/Y rapid travel | 3/6m/min |
电机功率 | Spindle power | 7.5kw |
转速范围 | 3 Steps auto change gear Range of spindle speeds | 3档自动变速 21-1500r/min(Ⅰ162-1500Ⅱ66-660Ⅲ21-210) |
包装箱尺寸 Packing dimensions (L×W×H)mm | Overall dimensions for 750mm | 2550×1550×1700mm |
Overall dimensions for 1000mm | 2750×1550×1700mm | |
Overall dimensions for 1500mm | 3250×1550×1700mm | |
Overall dimensions for 2000mm | 3700×1550×1700mm | |
Overall dimensions for 3000mm | 4710×1550×1700mm | |
重量Weight(kg) | Length | 净重G.W.毛重N.W. |
Weight for 750mm | 2100/2800kg | |
Weight for 1000mm | 2200/2900kg | |
Weight for 1500mm | 2300/3150kg | |
Weight for 2000mm | 2700/3350kg | |
Weight for 3000mm | 3500/4100kg |
