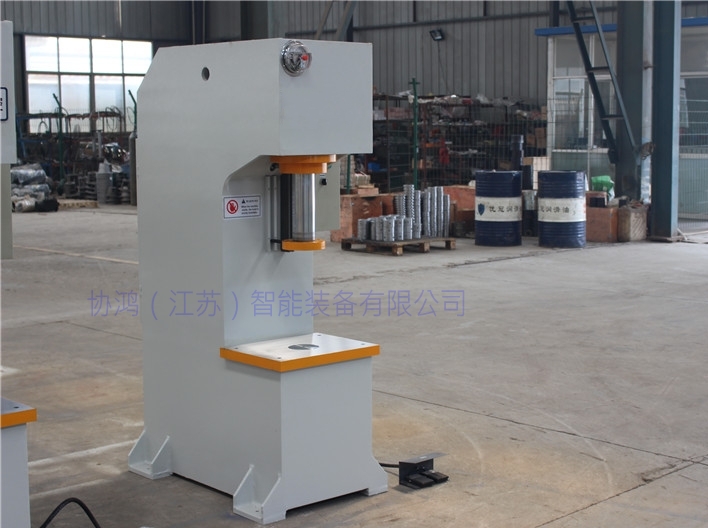

100吨C型单柱液压机以镀锌板为基板,工作台、滑块为整体45#铸钢,镀锌板为基板,采用优质环保聚酯烤漆为面漆,焊接后通过回火时效处理,确保机身永不变形,延长机器的使用寿命。同时机身结构经计算机优化设计,其强度、刚性、结构、防变形性等均满足标准和使用要求,且有充裕的安全系数;采用二氧化碳气体保护焊加手工电弧焊焊接,焊接质量达到要求,通过物理震动处理消除内应力,工作可靠,动作直观,维修方便。我厂生产的单臂液压机均可根据用户的需求进行设计与生产
100吨C型单柱液压机以镀锌板为基板,工作台、滑块为整体45#铸钢,镀锌板为基板,采用优质环保聚酯烤漆为面漆,焊接后通过回火时效处理,确保机身永不变形,延长机器的使用寿命。同时机身结构经计算机优化设计,其强度、刚性、结构、防变形性等均满足标准和使用要求,且有充裕的安全系数;采用二氧化碳气体保护焊加手工电弧焊焊接,焊接质量达到要求,通过物理震动处理消除内应力,工作可靠,动作直观,维修方便。我厂生产的单臂液压机均可根据用户的需求进行设计与生产。
100吨C型单柱液压机为多功能的中小型液压机,用途十分广泛,适用于轴类零件、型材的校正和轴套类零件的压装。同时也能完成板材零件的弯曲、压印、套形、简单零件的拉伸等工艺动作,也可用于压制要求不很严格的粉末、塑料制品。 此系列产品适用于机床、内燃机、轻纺机械、轴类、轴承、洗衣机、汽车电机、空调电机、电器、军工企业、三资企业装配流水线等行业使用
※ 本液压机可用手柄和脚踏开关操作,压力可调,行程可以控制,操作简单稳定
1、单臂液压机全部采用钢板焊接结构,并经壁炉回火处理。
2、机器强度高,精度稳定并有长期的保持性,单臂液压压机有液压过载保护装置,利用三面空间,可扩宽工作范围,也可以根据用户要求定做生产。
3、采用计算机优化结构设计,C型单臂式机身结构,刚性好,结构简单,操作方便。
4、滑块的工作压力,空载快速下行和慢速工进的行程范围均可根据工艺需要进行调整
5、液压控制采用二通插装阀集成系统,工作可靠,动作直观,维修方便。
6、采用按钮集中控制,具有调整,手动,半自动(半自动可分为单定程单次和定压单次两种工艺)三种操作方式。

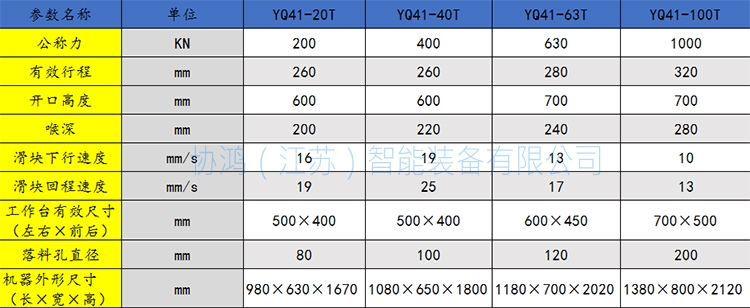

参数名称 | 单位 | YQ41-20 | YQ41-40 | YQ41-63 | YQ41-100 | YQ41-160 | YQ41-200 | YQ41-250 | YQ41-315 | YQ41-500 |
---|---|---|---|---|---|---|---|---|---|---|
公称力 | KN | 200 | 400 | 630 | 1000 | 1600 | 2000 | 2500 | 3150 | 5000 |
有效行程 | mm | 260 | 260 | 280 | 320 | 360 | 400 | 400 | 500 | 500 |
开口高度 | mm | 600 | 600 | 700 | 700 | 800 | 1000 | 1000 | 1200 | 1200 |
喉身 | mm | 200 | 220 | 240 | 280 | 320 | 360 | 420 | 500 | 600 |
下行速度 | mm/s | 16 | 19 | 13 | 10 | 13 | 15 | 15 | 50 | 50 |
回程速度 | mm/s | 19 | 25 | 17 | 13 | 20 | 20 | 20 | 60 | 55 |
工作台左右 | mm | 500 | 500 | 600 | 700 | 700 | 800 | 900 | 1050 | 1200 |
工作台前后 | mm | 400 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1050 |
落料孔直径 | mm | 80 | 100 | 120 | 200 | 200 | 220 | 220 | 240 | 240 |
