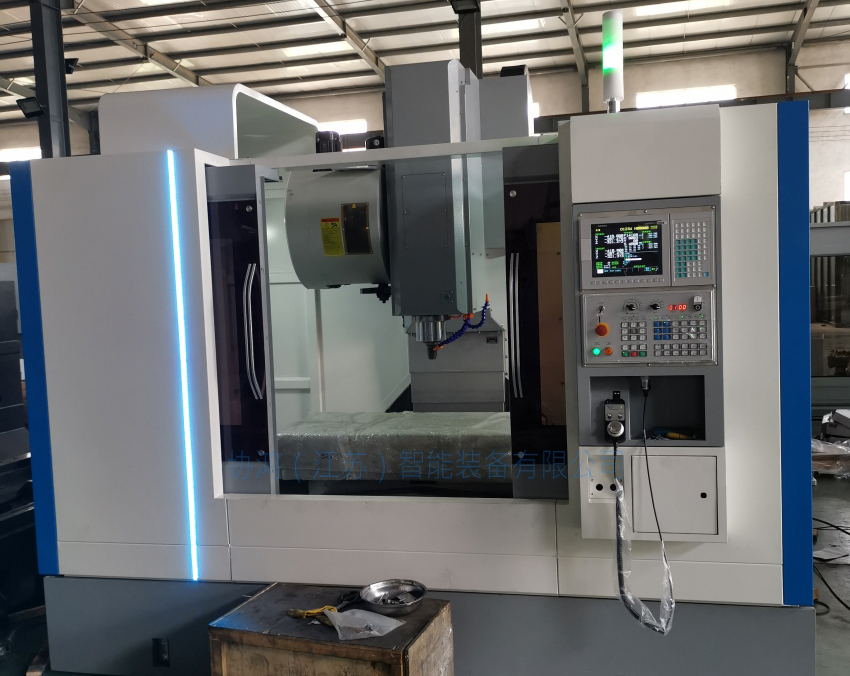

HT-855立式加工中心

HT-855立式加工中心所有铸件均采用优质高级HT300铸铁树脂砂铸造工艺生产,经过完全退火处理,消除残留内应力。同时主体结构采用坚固封闭箱型结构设计,宽床身,稳定性好吸震性强刚性优良,有承载大、扭矩大、精度稳定等特点。X.Y.Z三轴均采用台湾品牌直线导轨,其特点为接触面小,摩擦力小,移动速度快,加工效率高,长时间使用精度损失小,模块化设计便于更换,适合于高速高精度的加工。三轴进给丝杆为双螺母预紧大导程进口精密滚珠丝杆,丝杆与高转矩的交流伺服电机直联,确保无传动误差,保证了定位精度及重复定位精度。三轴均采用原装进口支撑轴承,确保机床的传动精度及使用寿命。台湾BT系列机械主轴配置高精度P4级主轴轴承,使之拥有高刚性、高精度,能长时间高速运转保证工作状态稳定,配以大功率主轴电机,扭力强大,可实现高速高精度切削加工。自动润滑系统配以定时定量功能,确保润滑畅通,故障检测更直观人性化,并减少使用成本及维护成本。三轴导轨及丝杠采用全密闭式防护罩,拥有非常良好的防护性能

产品详情

江苏协鸿HT系列立式加工中心机床效率高、性能好,经济适用且外观优雅、清洁环保,广泛应用于机械制造行业各种复杂曲面零件的加工、批量产品的生产,模具的制造及加工,适用于机械、电、化工、军工等行业并得到客户的一致好评。

本机所有铸件均采用优质高级HT300铸铁树脂砂铸造工艺生产,经过完全退火处理,消除残留内应力。同时主体结构采用坚固封闭箱型结构设计,宽床身,稳定性好吸震性强刚性优良,有承载大、扭矩大、精度稳定等特点。X.Y.Z三轴均采用台湾品牌直线导轨,其特点为接触面小,摩擦力小,移动速度快,加工效率高,长时间使用精度损失小,模块化设计便于更换,适合于高速高精度的加工。三轴进给丝杆为双螺母预紧大导程进口精密滚珠丝杆,丝杆与高转矩的交流伺服电机直联,确保无传动误差,保证了定位精度及重复定位精度。三轴均采用原装进口支撑轴承,确保机床的传动精度及使用寿命。台湾BT系列机械主轴配置高精度P4级主轴轴承,使之拥有高刚性、高精度,能长时间高速运转保证工作状态稳定,配以大功率主轴电机,扭力强大,可实现高速高精度切削加工。自动润滑系统配以定时定量功能,确保润滑畅通,故障检测更直观人性化,并减少使用成本及维护成本。三轴导轨及丝杠采用全密闭式防护罩,拥有非常良好的防护性能。

全封闭式的防护罩,保护机床及工作环境的清洁,提高操作安全性,配以透明防护窗,更方便工作。全封闭电柜,主动式气流循环设计,专业的电柜冷却系统使电柜更防尘、通风,并能控制电柜温度,延长器件使用寿命降低故障率,减少停机时间及维护成本。大容量,大流量加工冷却系统,自动加手动控制,能充分满足强力切削要求,减少刀具损害及提高产品质量,降低使用成本。旋转式操控箱,移动式手脉,LED高亮照明系统使操作更简洁方便。

24位圆盘(刀臂)式自动换刀装置采用圆筒凸轮驱动,改善原日内瓦轮之抖动现象,使动作更平稳,持刀块材料使用塑钢耐低温且弹性不易断裂,可保护刀盘,装刀重量8kg,刀具直径可达100mm,且结构简单工作状态非常稳定

本公司拥有完整的质量控制体系、齐全的检测设备,全套英国RENISHAW ( 雷尼绍 ) 激光及球杆仪,全套系统测试台,为客户提供放心合格的产品。

完善的售后服务为客户解决后顾之忧。本公司对所售设备整机严格执行国家制定的相关三包制度。保证做到在接到客户通知后, 1小时内响应、 2个工作日内售后服务人员到现场,及时为用户排除故障,恢复生产。

一、 机床主要技术参数

HT-855加工中心主要技术参数


项目

单位

HT-855立式加工中心

行程

X

mm

850

Y

mm

550

Z

mm

550

主轴端面至工作台面距离

mm

120-670

主轴中心至立柱导轨距离

mm

595

工作台

尺寸

mm

1000×550

T型槽

mm

5-18

负载

kg

500

精度

定位

mm

±0.005

重复定位

mm

±0.003

主轴

转速

rpm

8000

锥度


BT40/ Φ 150

电机功率

主轴

kW

7.5

X/Y/Z

kW

2/2/3

高转速

rpm

3000

进给速度

快速

m/min

48/36/24

切削

mm/min

1~10000

机体

重量

T

6

高度

mm

2800

长度

mm

3400

宽度

mm

2500

X/Y/Z轴导轨数量

2/2/2

X轴导轨规格

MSA35LA台湾滚柱线轨

Z/Y轴导轨规格

MSA45LA台湾滚柱线轨

三轴电机连接方式

直联

数控系统

FANUC

刀库容量(选配)

24圆盘式



二、 关键部件说明

名称

产地(厂家)

备注

控制系统

日本


8.4吋液晶显示器

日本

FANUC

机械部分

浙江


铸件

浙江傅氏

HT300优质树脂砂

主轴

台湾:丹铨/罗弈

高速高精

丝杆

台湾:上银/银泰

C3

轴承



联轴器



增压缸



主轴带轮及皮带



刀库

德速

24

电气部分



三轴电机及驱动

FANUC


主轴电机及驱动

FANUC


电子手轮

FANUC


电气箱冷却机



其他电气

法国,合资

施耐德

三、
标准配件

工作灯

状态指示、警示灯

调整工具

调整螺丝及垫块

切削冷却系统

自动润滑装置

吹气冷却装置

封闭防护罩

四轴/五轴 台湾潭佳/恒望(选配)


10

排屑机(选配)



四、 随机资料

随机资料

装箱单

出厂质检报告

系统操作手册、编程手册

机床使用说明书

故障维修手册

保养注意事项



五、

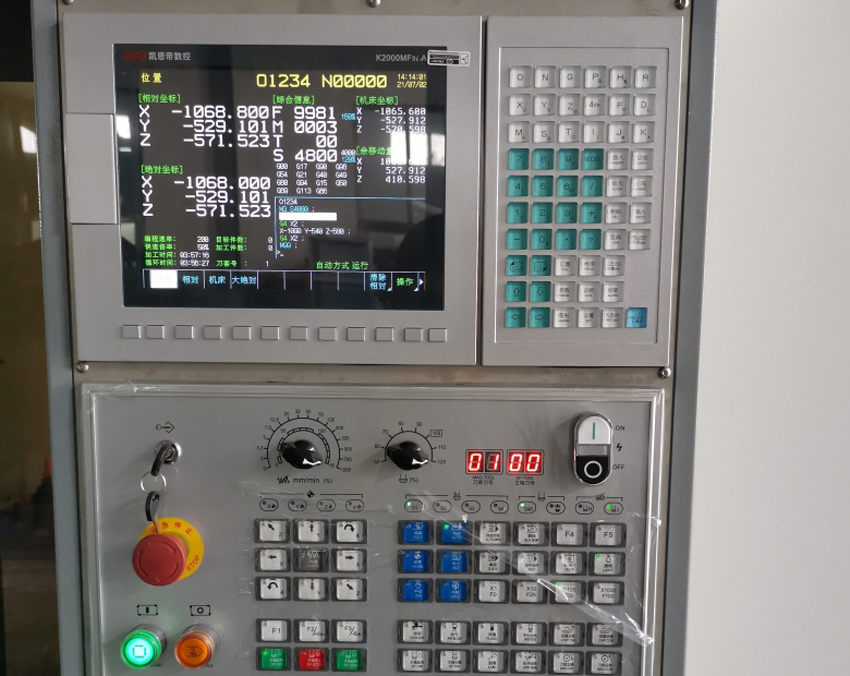

控制系统说明

型号

GSK25I

备注

控制器

FANUC


系统

标配


三轴联动

标配


系统接口

USB,R232,网络,CF


I/O 设备外部控制

标配


存储卡输入/输出

标配


主轴功能



主轴串行输出

S5位数、串行输出


主轴模拟输出

S5位数、模拟输出


周速恒定控制

标配


刚性攻丝

标配


主轴倍率

0254%


刀具功能



刀具偏置存储器C

形状、磨损别存储器、长度补偿、半径补偿别存储


刀具长度补偿

标配


刀具半径补偿

标配


编程



程序容量

512Kbyte


程序编辑

标配


后台编辑

标配


插补



纳米插补

标配


直线插补

标配3轴


圆弧插补

标配


圆柱插补

标配


螺旋插补

圆弧插补+2轴直线插补


精度补偿功能



反向间隙补偿

标配


快速进给/切削进给反向间隙补偿

标配


存储型螺距误差补偿

标配


售后服务说明

1.设备自交货之日起,由供方负责保修壹年。但易损件、耗材、工具不属于保修范畴。

2.超过壹年保修期后,供方负责提供维修所需零配件,并提供合理收费维修服务。

六、 培训

1.供方负责对需方2-3名技术人员进行免费三天现场设备操作培训。

序号

项目

培训内容

1

编程

标准G代码讲解

特殊G代码讲解

指导编程

2

操作

机床整体结构、开机步骤、操作面板按键功能介绍

加工程式调用、操作讲解

机床操作注意事项

3

机械维护

1)机械结构介绍

主轴结构介绍

X、Y、Z轴结构介绍

液压及润滑系统结构介绍

2)常见机械故障及维护

主轴异常

三轴异常

油路故障排除

撞车处理过程

4

电器维护

1) 常见电器元件及符合介绍

2) 基本电器知识介绍

3) 机床CNC电器控制图讲解

4) 常见电器故障排除

5

测试

   程式操作测试
