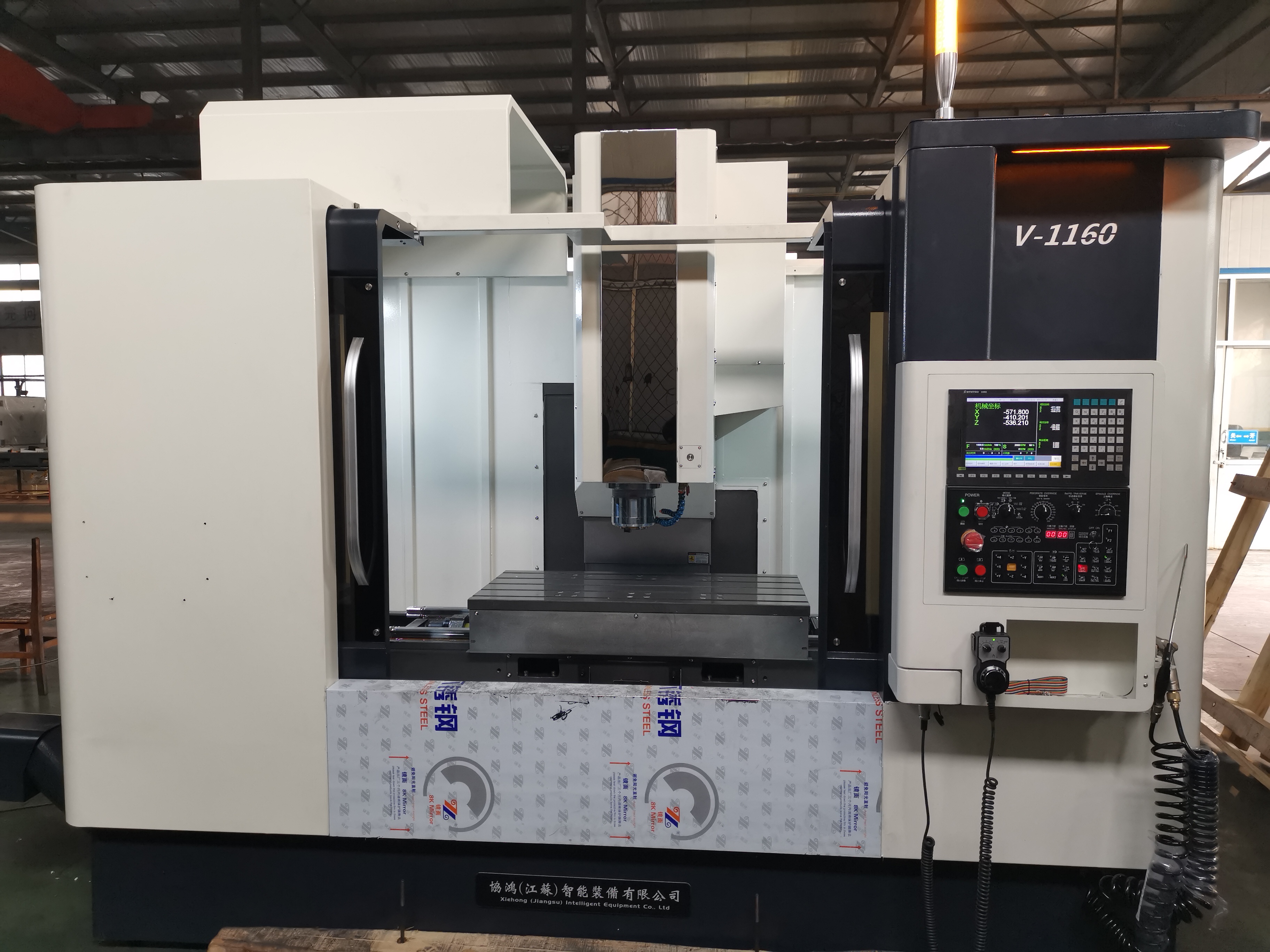

HT-1160立式加工中心

HT-1160立式加工中心进给轴为XYZ三座标控制,主轴为伺服电机动力驱动,刀库容量24把可选。能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹,完成钻、铣、镗、扩、铰、攻丝等多种工序加工,适合于多品种、中小批量产品的生产,对复杂、高精度零件的加工更能显示其优越性


产品详情

欢迎新老用户垂询协鸿(江苏)智能装备有限公司HT-1160立式加工产品


一、 产品简介与用途

该加工中心进给轴为XYZ三座标控制,主轴为伺服电机动力驱动,刀库容量24把可选。能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹,完成钻、铣、镗、扩、铰、攻丝等多种工序加工,适合于多品种、中小批量产品的生产,对复杂、高精度零件的加工更能显示其优越性。

二、 主要技术参数

1、 技术规格

型号

HT-1160立式加工中心

行程

X

1100mm

Y

600mm

Z

600mm

主轴端面至工作台

120-720mm

主轴中心至立柱导轨

645mm

进给

X轴快速移动

24m/min

Y轴快速移动

24m/min

Z轴快速移动

24m/min

工作台

工作台面积

1200×600mm

承重

650kg

T型槽

5×18×115mm

主轴

转速

8000rpm

主轴直径

150mm

主轴锥孔

BT40

拉钉

MAS-P40T-

拉刀力

8KN

主电机功率

11/15Kw

刀库

规格

24T

类型

圆盘式

刀位

24

换刀时间

2-5s

刀具直径

80/150mm

刀具长度

300mm

刀具重量

6Kg

机床规格

重量

6700 Kg

外形尺寸(长×宽×高)

3250×2500×2600mm



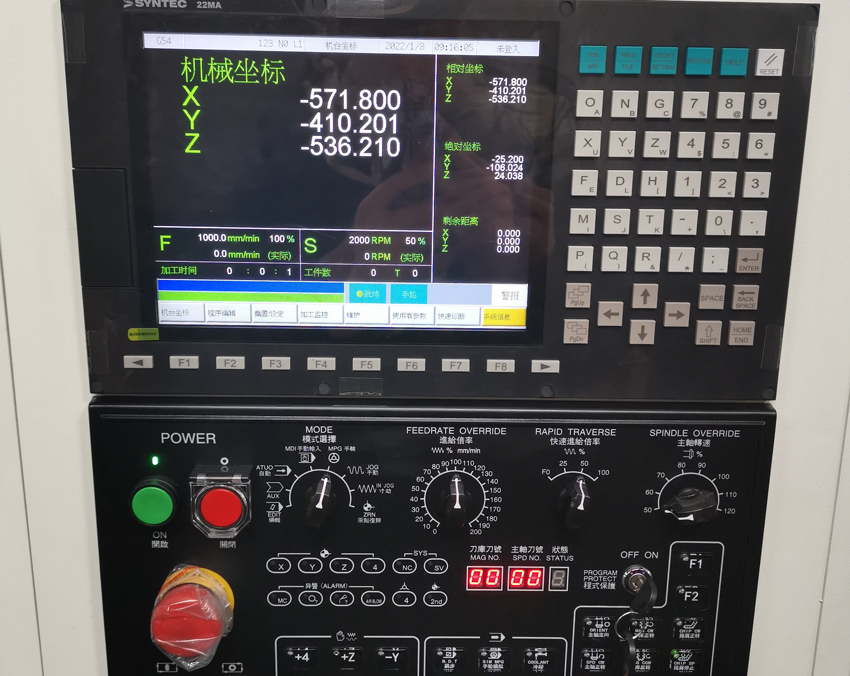

2、 CNC控制系统(标准配置)

系统具有完善可靠的联锁、安全保护和故障诊断报警等功能,配有RS232标准通讯接口,可与计算机进行程序控制与存储,能实现DNC加工。

FANUC OI MF数控系统

主轴电机 功率 11Kw

X轴系统伺服电机 扭矩 22N·m

Y轴系统伺服电机 扭矩 22N·m

Z轴系统伺服电机 扭矩 30N·m

3、 电源装置

电源形式 三相交流380V±10%   50Hz±10%

用电容量 18KVA

3、刀柄规格:BT40JIS

4、进给伺服电机、丝杆装配系统图

5、 润滑系统图

6、 气压系统

7、冷却系统图

8、吊装示意图

1. 将主轴箱前护罩钣金件取下。

2. 如图示吊卸,吊卸时注意是否有干涉。

3. 机床从装箱底座上卸下后,请在机床安装位置放置好垫铁,同时将地脚螺栓旋入并适当露头,然后直接将机床就位(如图示)。

就位后将吊装铁取下并保留(如图示1,6)。

9、电气走线图



三、 主要外购件清单



序号

名称

型号或图号

产地

数量

1

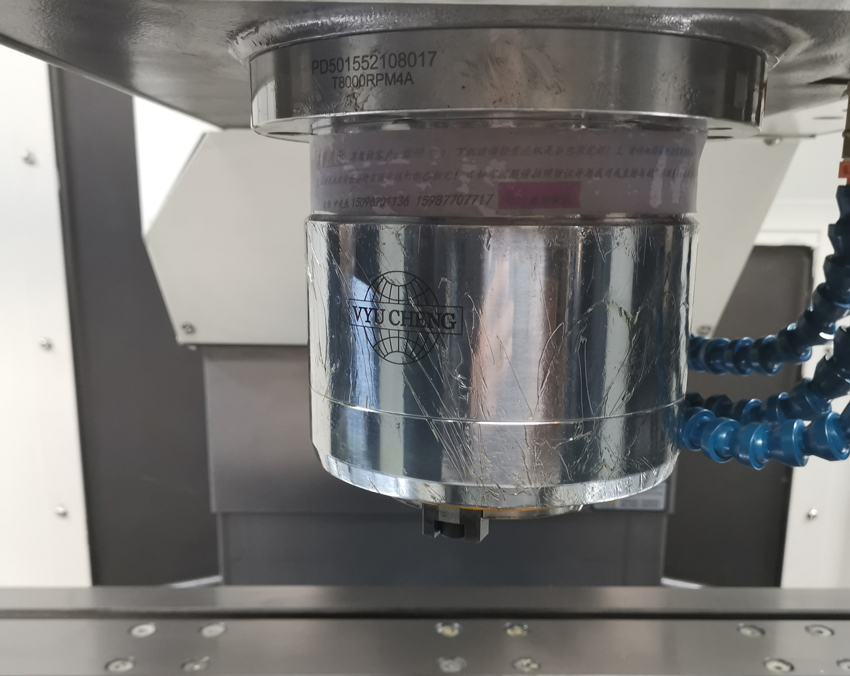

主轴单元

BT40-150mm

台湾丹铨

1

2

增压打刀缸

H-4.5

台湾丹铨

1

3

圆盘式刀库

BT40#-24T

台湾冈田

1

4

XYZ向滚珠丝杠副

\

4012

\

台湾上银

\

5

精密螺母

YSF M30X1.5

台湾盈锡

1

6

XYZ滚动导轨



45滚柱XZ 6滑块



台湾上银

1

7



丝杠轴承

3260

台湾上银

1

8

冷却泵

250W

优质

1

9

自动润滑系统


    贝奇尔

1

10

电器


施耐德

1

11

控制系统

FANUCOIMF

日本

1



六、标准配置

1、 主轴单元, 8000rpm

2、 主轴电机:伺服11/15Kw

3、 自动松拉刀,气动打刀机构;

4、 丝杠、导轨自动集中强制油润滑;

5、 高压水冷却;

6、 气冷

7、 全防护钣金护罩;

8、 水冲+链式排屑机构

9、 24把圆盘刀库;

10、 FANUC数控系统;

11、 移动式手摇脉冲发生生器;

12、 RS232接口;

13、 三色报警灯;


产品制造安装验收标准


1 金属切削机床通用技术条件       GB9061-2006

2 金属切削机床安全防护通用技术条件       GB15760-2004

3 立式加工中心几何精度检验          JB/T8771.2-1998

4 线性和回转轴线的定位精度和重复定位精度的检验 JB/T8771.4-1998

5 机床电气通用技术条件        GB/T5226.1-2002




说明:因配置、特殊定货、数控系统的不同和产品的不断完善,会影响部分技术参数指标,定货时请依据实际情况核实,不便之处,敬请谅解!
